設計特性
精密鑄造閥體
防脫出閥桿
全通徑設計
帶鎖手柄可選配
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：1.6~2.5MPa
適用溫度：-20°C~120°C(250°C)
適用介質：水、油、氣等

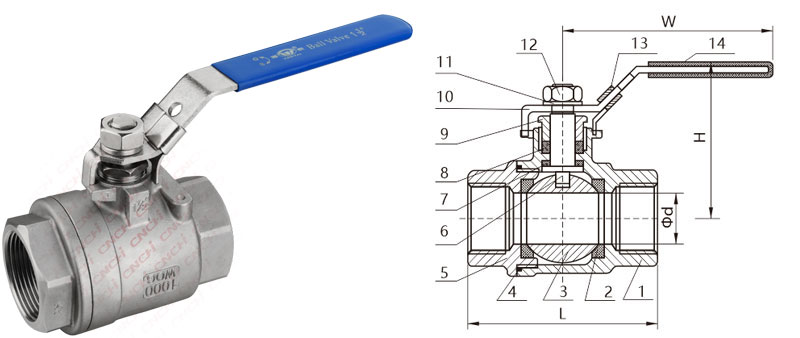

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 閥座 PTFE RPTFE 3 球體 304 316 316L 4 密封圈 PTFE RPTFE 5 閥蓋 WCB CF8 CF8M CF3M 6 閥桿 304 316 316L 7 止推墊片 PTFE RPTFE 8 填料 PTFE RPTFE 9 壓蓋 304 10 手柄 201 304 11 彈墊 304 12 螺母 304 13 鎖裝置(可選） 201 304 14 手柄套 Plastic 主要尺寸 (mm)
尺寸 Φd L H W 1/4" DN6 10.5 55 50 95 3/8" DN10 12 55 50 95 1/2" DN15 15 62 54 105 3/4" DN20 20 70 62 118 1" DN25 25 82 70 128 1-1/4" DN32 32 95 83 145 1-1/2" DN40 38 105 93 162 2" DN50 49 120 104 175 2-1/2" DN65 65 142 160 130 220 3" DN80 78 167 170 140 240 4" DN100 98 204 220 175 315
