設計特性
設計標準：GB/T 12237,GB/T12224,API608
連接法蘭：GB/T 9124.1,JB/T 79，ASME B16.5,JIS B2220
試驗檢驗：JB/T9092,GB/T 13927,API598
適用介質：水、油、氣等.

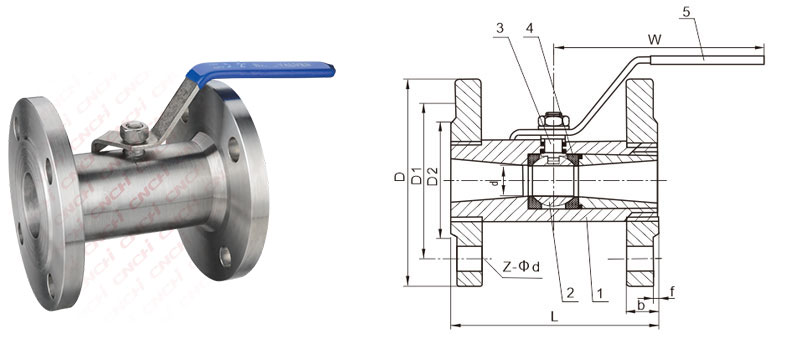

主要部件及材料
序號 零配件 主要材質 1 閥體 A105 304 316 2 球體 304 316 3 閥桿 304 316 4 閥座 PTFE RPTFE 5 手柄 201 304 主要尺寸(1.6MPa) (mm) JB/T79
尺寸 d D D1 D2 L W Z-Фd 1/2" DN15 10.5 95 65 45 90 110 4-14 3/4" DN20 13 105 75 58 105 110 4-14 1" DN25 17 115 85 68 110 110 4-14 1-1/4" DN32 22 135 100 78 125 150 4-18 1-1/2" DN40 25 145 110 88 136 150 4-18 2” DN50 32 160 125 102 155 180 4-18 2-1/2〃 DN65 40 180 145 122 170 180 4-18 3" DN80 50 195 160 138 190 230 8-18 4" DN100 65 215 180 158 210 230 8-18 注：閥門連接法蘭尺寸可根據用戶要求設計。
