設計特性
精密鑄造閥體
防脫出閥桿
全通徑設計
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：1.6~2.5MPa
適用溫度：-20°C~120°C(250°C)
適用介質：水、油、氣等

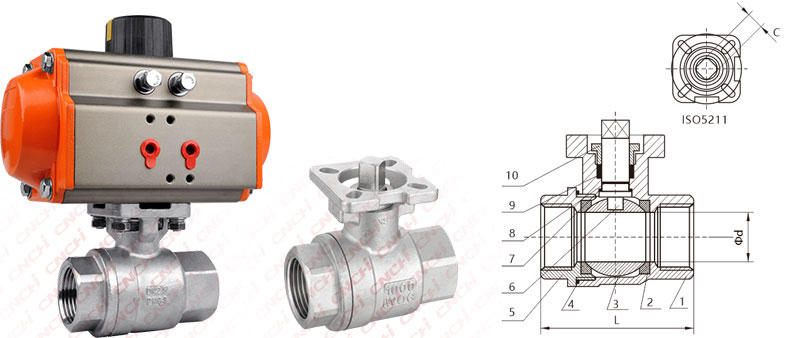

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M 2 閥座 PTFE RPTFE 3 球體 304 316 4 密封圈 PTFE RPTFE 5 閥蓋 WCB CF8 CF8M 6 閥桿 304 316 7 止推墊片 PTFE RPTFE 8 O型圈 VITON 9 填料 PTFE RPTFE 10 壓蓋 304 主要尺寸 (mm)
尺寸 Φd L C ISO5211 1/2" DN15 15 62 9 F03/F04 3/4" DN20 20 71 9 F03/F04 1" DN25 25 84 11 F04/F05 1-1/4" DN32 32 97 11 F04/F05 1-1/2" DN40 38 105 14 F05/F07 2" DN50 49 120 14 F05/F07 2-1/2" DN65 65 155 17 F07/F10 3" DN80 78 178 17 F07/F10 4" DN100 98 220 17 F07/F10
