設計特性
精密鑄造閥體
防脫出閥桿
全通徑設計
帶鎖手柄可選配
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp，對焊
工作壓力：1.6~2.5MPa
適用溫度：-20°C~120°C(250°C)
適用介質：水、油、氣等

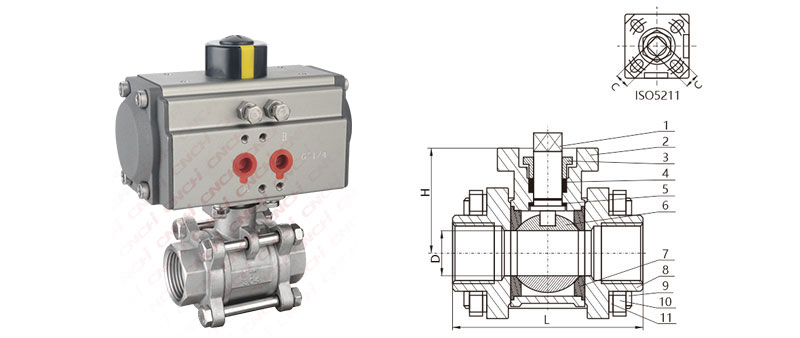

主要部件及材料
序號 零配件 主要材質 1 閥桿 304 316 2 閥體 WCB CF8 CF8M 3 壓蓋 304 316 4 填料 PTFE RPTFE 5 止推墊片 PTFE RPTFE 6 球體 304 316 7 閥座 PTFE RPTFE 8 閥蓋 WCB CF8 CF8M 9 螺栓 A2-70 304 10 螺母 A2-70 304 11 彈墊 304 主要尺寸 (mm)
SIZE Φd L絲口 對焊 H C ISO5211 1/2" DN15 15 70 72 39 9 F03/F04 3/4" DN20 20 80 80 47 9 F03/F04 1" DN25 25 87 90 56 11 F04/F05 1-1/4" DN32 32 102 103 62 11 F04/F05 1-1/2" DN40 38 112 112 74 14 F05/F07 2" DN50 49 130 138 82 14 F05/F07 2-1/2" DN65 65 170 180 110 17 F07/F10 3" DN80 78 186 205 118 17 F07/F10 4" DN100 98 225 252 130 17 F07/F10
