設計特性
閥桿防飛出設計
適用溫度：-20°C~120°C(250°C)
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油、氣等.
主要部件及材料

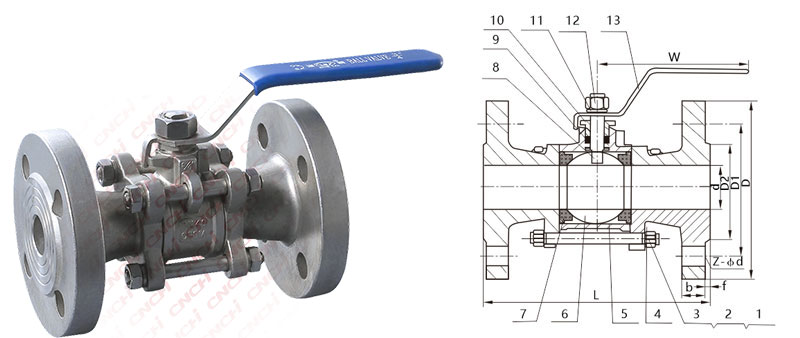

序號 零配件 主要材質 1 螺栓 A2-70 304 2 彈墊 304 3 螺母 A2-70 304 4 閥蓋 WCB CF8 CF8M 5 閥體 WCB CF8 CF8M 6 球體 304 316 7 閥座 PTFE RPTFE 8 閥桿 304 316 9 填料 PTFE RPTFE 10 壓蓋 304 11 彈墊 304 12 螺母 A2-70 304 13 手柄 201 304 主要尺寸 (1.6MPa) (mm)
尺寸 d L D D1 D2 W Z-Φd 1/2″ DN15 15 130 95 65 45 125 4-14 3/4" DN20 20 150 105 75 58 140 4-14 1" DN25 25 158 115 85 68 140 4-14 1-1/4" DN32 32 172 135 100 78 180 4-18 1-1/2″ DN40 38 195 145 110 88 200 4-18 2" DN50 50 230 160 125 102 220 8-18 2-1/2″ DN65 65 290 180 145 122 320 8-18 3" DN80 76 300 195 160 138 320 8-18 4" DN100 100 350 215 180 158 340 8-18 注：閥門連接法蘭尺寸可根據用戶要求設計。
三片式法蘭球閥
商品型號：3P,Q41F-16
