設計特性
設計標準：GB/T 12237,GB/T12224
連接法蘭：GB/T 9124.1,JB/T 79,ANSI B16.5
試驗檢驗：JB/T9092,GB/T 13927,API598
適用介質：水、油、氣等
主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M 2 球體 304 316 3 閥座 PTFE RPTFE 4 閥桿 304 316 5 填料 PTFE RPTFE 6 定位銷 201 304 7 手柄 201 304 8 螺母 304 9 壓蓋 304 10 手柄膠套 PLASTIC 11 端塞 304 316 主要尺寸 (1.6MPa) (mm)

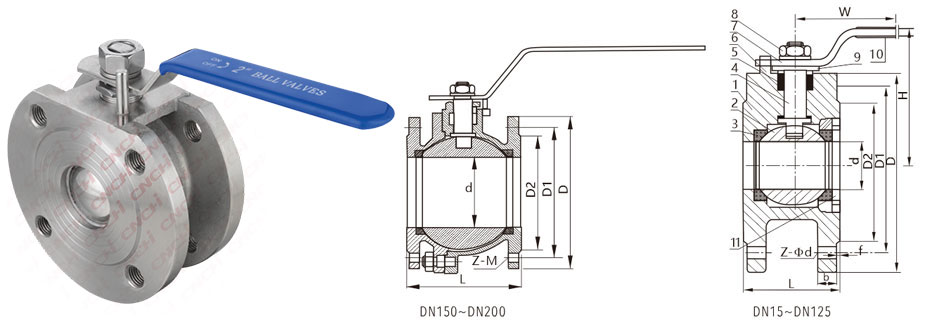

尺寸 d L D D1 D2 H W Z-Φd Z-M 1/2" DN15 15 35 95 65 45 62 110 4-Φ14 4-M12 3/4" DN20 17 38 105 75 58 72 120 4-Φ14 4-M12 1" DN25 24 45 115 85 68 72 120 4-Φ14 4-M12 1-1/4" DN32 30 55 135 100 78 92 180 4-Φ18 4-M16 1-1/2〃 DN40 36 62 145 110 88 102 180 4-Φ18 4-M16 2" DN50 46 72 160 125 102 112 200 4-Φ18 4-M16 2-1/2" DN65 57 95 180 145 122 152 220 4-Φ18 4-M16 3" DN80 73 120 195 160 138 165 300 8-Φ18 8-M16 4" DN100 90 140 215 180 158 175 340 8-Φ18 8-M16 5" DN125 110 165 195 245 210 188 195 420 8-Φ18 8-M16 6" DN150 145 225 280 240 212 265 480 8-Φ23 8-M20 8" DN200 190 275 335 295 268 305 680 12-Φ23 12-M20 注：閥門連接法蘭尺寸可根據用戶要求設計。
意大利式薄形球閥
商品型號：Q71F-16P
