設計特性
設計標準：GB/T 12237
連接法蘭：
JB/T 79,
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油、氣等.

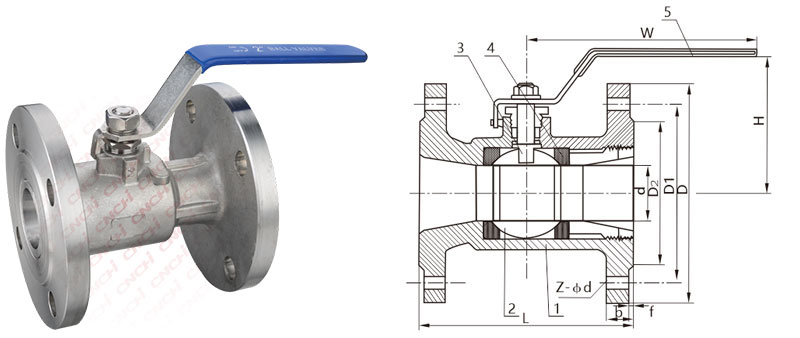

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB 304 316 2 球體 304 316 3 閥桿 304 316 4 閥座 PTFE RPTFE 5 手柄 201 304 主要尺寸(1.6MPa) (mm)
尺寸 d L D D1 D2 H W Z-Фd 1/2″ 10.5 15 90 95 65 45 60 110 4-14 3/4" 13 20 105 105 75 58 72 120 4-14 1" 17 25 110 115 85 68 80 145 4-14 1-1/4″ 22 32 125 135 100 78 90 160 4-18 1-1/2″ 25 38 136 145 110 88 95 160 4-18 2" 32 49 155 160 125 102 105 180 4-18 2-1/2" 40 - 170 180 145 122 120 200 4-18 3" 50 - 190 195 160 138 130 240 8-18 4" 65 - 210 215 180 158 150 270 8-18
一體式法蘭球閥
商品型號：Q41F-16P
