設計特性
精密鑄造閥體
防脫出閥桿
全通徑設計
帶鎖手柄可選配
工作壓力：1.6~2.5MPa
適用溫度：-20°C~120°C(250°C)
適用介質：水、油、氣等

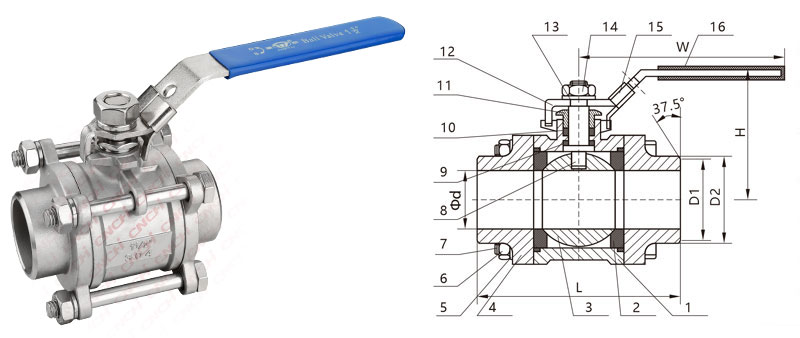

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 閥座 PTFE RPTFE 3 球體 304 316 316L 4 閥蓋 WCB CF8 CF8M CF3M 5 閥蓋 304 6 螺母 A2-70 304 7 螺栓 A2-70 304 8 閥桿 304 316 316L 9 止推墊片 PTFE RPTFE 10 填料 PTFE RPTFE 11 壓蓋 304 12 手柄 201 304 13 彈墊 304 14 螺母 A2-70 304 15 鎖裝置 201 304 16 手柄套 Plastic 主要尺寸
尺寸 Φd L H W 1/4" DN6 10.5 65 52 95 3/8" DN10 12 65 52 95 1/2" DN15 15 72 55 100 3/4" DN20 20 80 63 115 1" DN25 25 90 75 125 1-1/4" DN32 32 103 81 145 1-1/2" DN40 38 112 95 160 2" DN50 49 138 110 175 2-1/2" DN65 65 178 131 220 3" DN80 78 205 140 240 4" DN100 98 252 264 170 315
三片式對焊球閥
商品型號：3P,Q61F-16
