設計特性
精密鑄造閥體
防脫出閥桿
全通徑設計
帶鎖手柄可選配
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：1.6~2.5MPa
適用溫度：-20°C~120°C(250°C)
適用介質：水、油、氣等

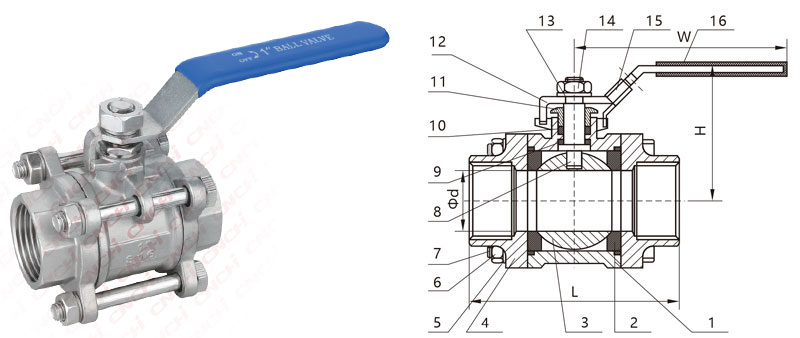

主要部件及材料
序號項目 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 閥座 PTFE RPTFE 3 球體 304 316 316L 4 閥蓋 WCB CF8 CF8M CF3M 5 彈墊 304 6 螺母 A2-70 304 7 螺栓 A2-70 304 8 閥桿 304 316 316L 9 止推墊片 PTFE RPTFE 10 填料 PTFE RPTFE 11 壓蓋 304 12 手柄 201 304 13 彈墊 304 14 螺母 304 15 鎖裝置 201 304 16 手柄套 Plastic 主要尺寸 (mm)
尺寸 Φd L H W 1/4" DN6 10.5 65 52 95 3/8" DN10 12 65 52 95 1/2" DN15 15 70 55 100 3/4" DN20 20 80 63 115 1" DN25 25 88 75 125 1-1/4" DN32 32 102 81 145 1-1/2" DN40 38 110 95 160 2" DN50 49 130 110 175 2-1/2" DN65 65 170 131 220 3" DN80 78 186 140 240 4" DN100 98 225 252 170 315
三片式內螺紋球閥
商品編號：3PC
商品型號：3P,Q11F-16
