設計特性
精密鑄造閥體
螺紋標準：BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：2.5 MPa
適用溫度： -20°C~120°C(250°C)
適用介質：水、油、氣等

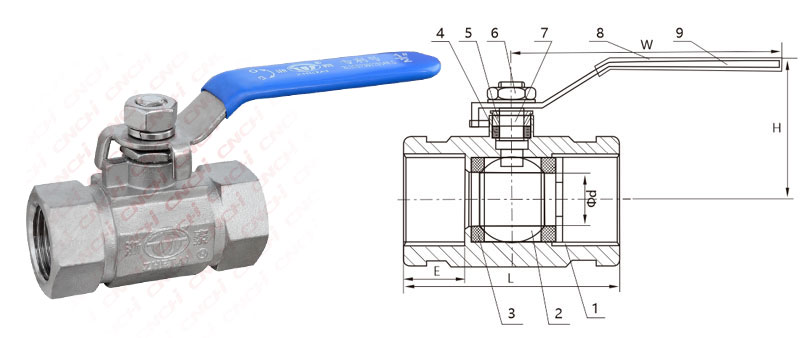

主要部件及材料
序號 零配件 主要材質 1 閥體 CF8 CF8M 2 球體 304 316 3 閥座 PTFE RPTFE 4 填料 PTFE RPTFE 5 壓蓋 304 6 螺母 304 7 閥桿 304 316 8 手柄膠套 PLASTIC 9 手柄 201 304 主要尺寸 (mm)
尺寸 Φd L E H W 1/2" DN15 10.5 60 14 43 88 3/4" DN20 13 68 15 48 94 1" DN25 17 73 15 52 110 1-1/4" DN32 22 89 18 65 135 1-1/2" DN40 25 96 19 68 140 2" DN50 32 110 20 80 148
一片式專利球閥
商品型號：Q11F-16P
