設計特性
鍛鋼閥體
防脫出閥桿
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：1.6~6.4MPa
適用溫度：-20°C~120°C(250°C)
適用介質：水、油、氣等

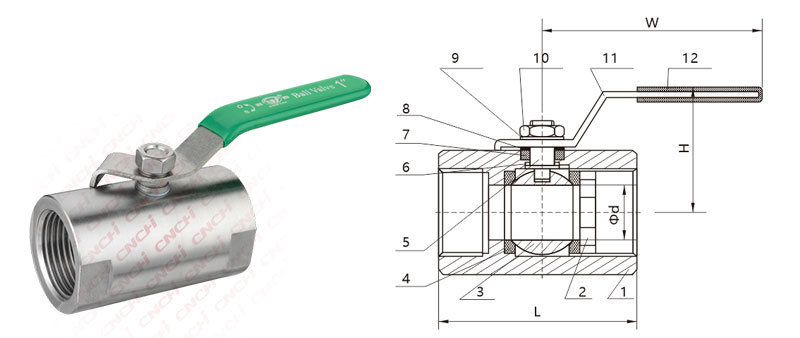

主要部件及材料
序號 零配件 主要材質 1 閥體 A105 304 316 2 端蓋 A105 304 316 3 球體 304 316 4 閥座 PTFE RPTFE 5 閥桿 304 316 6 止推墊片 PTFE RPTFE 7 填料 PTFE RPTFE 8 墊圈 304 9 彈墊 304 10 螺母 304 11 手柄 201 304 12 手柄套 Plastic 主要尺寸
尺寸 d Φd L H W 1/4" DN6 5 20 48 30 85 3/8" DN10 8 27 58 37 88 1/2" DN15 10.5 31 60 38 90 3/4" DN20 13 37 66 45 92 1" DN25 17 43 72 47 100 1-1/4" DN32 22 53 89 60 128 1-1/2" DN40 25 60 96 63 128 2" DN50 32 72 108 74 140 2-1/2" DN65 40 88 130 90 180 3" DN80 50 103 148 100 200 4" DN100 65 135 188 115 230
廣式內螺紋球閥
商品型號：Q11F
