設計特性
連接法蘭：GB/T 9124.1,JB/T 79
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油等

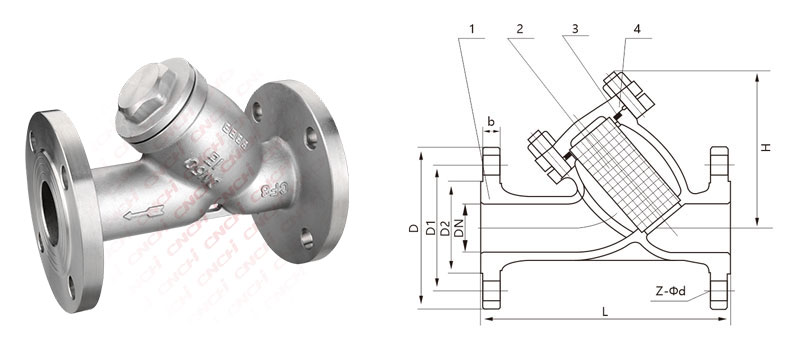

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M 2 濾網 304 316 3 墊片 PTFE RPTFE 4 閥蓋 WCB CF8 CF8M 主要尺寸(1.6MPa) (mm)
尺寸 L H D D1 D2 Z-Φd 1/2" DN15 130 60 95 65 45 4-14 3/4" DN20 150 65 105 75 58 4-14 1" DN25 150 160 73 115 85 68 4-14 1-1/4" DN32 170 180 90 135 100 78 4-18 1-1/2" DN40 200 96 145 110 88 4-18 2" DN50 220 118 160 125 102 4-18 2-1/2" DN65 250 290 146 180 145 122 4-18 3" DN80 280 310 160 195 160 138 8-18 4" DN100 320 350 195 215 180 158 8-18 5" DN125 350 400 245 210 188 8-18 6" DN150 380 480 280 240 212 8-23 8" DN200 480 550 335 295 268 12-23 12" DN250 550 622 405 355 320 12-25 14" DN300 610 711 460 410 378 12-25 注：閥門連接法蘭尺寸可根據用戶要求設計。
Y型法蘭過濾器
商品型號：GL41W-16P
