設計特性
精密鑄造閥體
手輪操作
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：200PSI
適用溫度：-29°C~120°C(280°C)

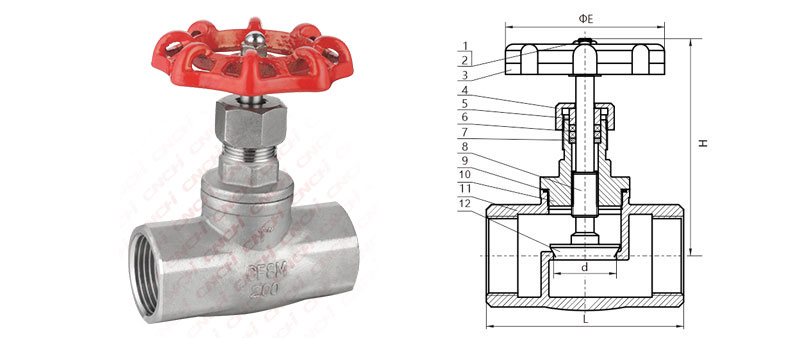

主要部件及材料
序號 零配件 主要材質 1 螺母 304 2 墊片 304 3 手輪 WCB KTL330-08 4 緊固蓋 304 316 5 壓蓋 304 316 6 填料 PTFE RPTFE 7 墊圈 304 316 8 閥桿 304 316 9 密封圈 PTFE RPTFE 10 閥蓋 CF8 CF8M 11 閥體 CF8 CF8M 12 閥芯 304 316 主要尺寸 (mm)
尺寸 d L H ФE 1/2" DN15 15 60 / 65 85 65 3/4" DN20 20 70 / 75 90 72 1" DN25 25 80 / 85 95 79 1-1/4" DN32 32 90 / 98 108 95 1-1/2" DN40 40 104 / 115 130 95 2" DN50 50 120 / 135 140 108 2-1/2" DN65 65 165 175 160 3" DN80 80 189 200 160
螺紋截止閥
商品型號：J11W-16P
