設計特性
設計標準：GB/T 12235，GB/T 12224
連接法蘭：GB/T 9124.1,JB/T 79
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油、氣等

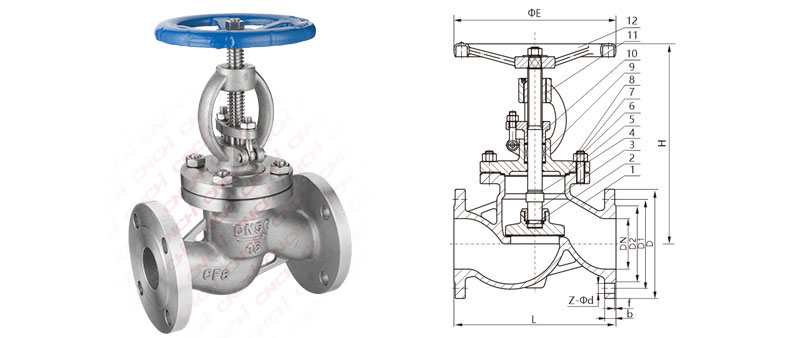

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 閥瓣 WCB+D507 1Cr18Ni9Ti 0Cr18NiMo2Ti 20Cr1Mo1V 25Cr2MoV 3 閥桿 20Cr13 1Cr18Ni9 0Cr18Ni12Mo2Ti 20Cr1Mo1V 25Cr2MoV 4 閥瓣蓋 25 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 20Cr1Mo1V 25Cr2MoV 5 墊片 柔性石墨+不銹鋼 PTFE 6 閥蓋 WCB CF8 CF8M CF3M 7 雙頭螺柱 35CrMo 0Cr18Ni9 0Cr17Ni12Mo2 25Cr2Mov 8 六角螺母 45 35CrMo 0Cr18Ni9 0Cr17Ni12Mo2 25Cr2MoV 9 填料 柔性石墨 PTFE 10 填料壓蓋 WCB CF8 CF8M CF8C CF3M 11 閥桿螺母 銅合金 12 手輪 KTH330-08 QT400-17 主要尺寸 (1.6MPa) (mm)
尺寸 L D D1 D2 H ФE z-Фd 1/2" DN15 130 95 65 45 218 120 4-14 3/4" DN20 150 105 75 58 258 140 4-14 1" DN25 160 115 85 68 275 140 4-14 1-1/4" DN32 180 135/140 100 78 280 160 4-18 1-1/2" DN40 200 145/150 110 88 330 200 4-18 2" DN50 230 160/165 125 102 350 220 4-18 2-1/2" DN65 290 180/185 145 122 400 240 4(8)-18 3" DN80 310 195/200 160 138 355 260 8-18 4" DN100 350 215/220 180 158 415 280 8-18 5" DN125 400 245/250 210 188 460 320 8-18 6" DN150 480 280/285 240 212 510 350 8-23/22 8" DN200 600 335/340 295 268 710 450 12-23/22 10" DN250 650 405 355 320 12-25/26 12" DN300 750 460 410 378 12-25/26 14" DN350 850 520 470 438 16-25/26 16“ DN400 950 580 525 490 16-30 注：閥門連接法蘭尺寸可根據用戶要求設計。
法蘭截止閥
商品型號：J41W-16P
