設計特性 :
◆精密鑄造閥體
◆防脫出閥桿
◆全通徑設計
◆帶鎖手柄可選配
◆螺紋標準: NPT,BSP,BSPT, DIN259/2999,Rc,Rp
◆工作壓力：1.6 2.5 4.0 6.4MPa
◆適用溫度：-29°C~150°C(300°C)
◆適用介質： 水、油、氣等

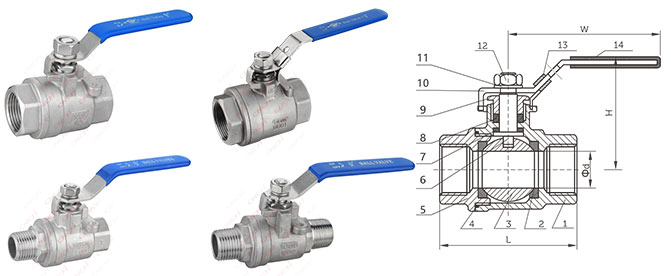

主要部件及材料
ITEM 零配件 主要材質 1 閥體 WCB CF8 CF8M 2 閥座 PTFE RPTFE 3 球體 304 316 4 密封圈 PTFE RPTFE 5 閥蓋 WCB CF8 CF8M 6 閥桿 304 316 7 止推墊片 PTFE RPTFE 8 填料 PTFE RPTFE 9 壓蓋 304 10 手柄 201 304 11 彈塾 304 12 螺母 304 13 鎖裝置 201 304 14 手柄套 Plastic 主要尺寸
SIZE Φd L W H 1/4" DN6 10.5 55 50 95 3/8" DN10 12 55 50 95 1/2" DN15 15 62 54 100 3/4" DN20 20 72 62 115 1" DN25 25 84 70 125 1-1/4" DN32 32 98 83 145 1-1/2" DN40 38 105 93 160 2" DN50 49 120 104 175 2-1/2" DN65 65 155 130 220 3" DN80 78 178 140 240 4" DN100 98 220 175 315
