設計特性 :
◆精密鑄造閥體
◆防脫出閥桿
◆全通徑設計
◆帶鎖手柄可選配
◆螺紋標準: NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作壓力：1.6 2.5 4.0 6.4MPa
◆適用溫度：-29°C~150°C(300°C)
◆適用介質： 水、油、氣等

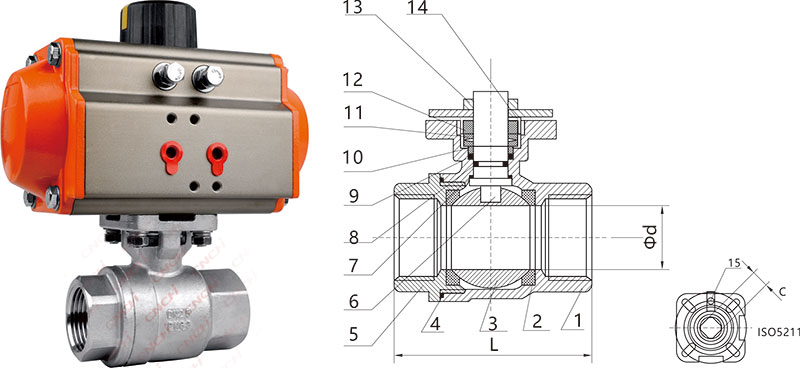

主要部件及材料
ITEM 零配件 主要材質 1 閥體 WCB CF8 CF8M 2 閥座 PTFE RPTFE 3 球體 304 316 4 密封圈 PTFE RPTFE 5 閥蓋 WCB CF8 CF8M 6 閥桿 304 316 7 止推墊片 PTFE RPTFE 8 O型圈 VITON 9 填料 PTFE RPTFE 10 壓蓋 304 11 蝶簧 304 12 止動墊圈 304 13 螺母 304 14 止動墊圈 304 15 定位插銷 304 主要尺寸
SIZE Φd L C ISO5211 1/4" DN6 10.5 55 9 F03 3/8" DN10 12 55 9 F03 1/2" DN15 15 62 9 F03/F04 3/4" DN20 20 72 9 F03/F04 1" DN25 25 84 11 F04/F05 1-1/4" DN32 32 98 11 F04/F05 1-1/2" DN40 38 105 14 F05/F07 2" DN50 49 120 14 F05/F07 2-1/2" DN65 65 155 17 F07/F10 3" DN80 78 178 17 F07/F10 4" DN100 98 220 17 F07/F10
