設(shè)計特性 :
◆精密鑄造閥體
◆防脫出閥桿
◆帶鎖手柄可選配
◆工作壓力：1.6,2.5MPa
◆適用溫度：-29°C~150°C(300°C)
◆適用介質(zhì)：水、油、氣等
主要部件及材料

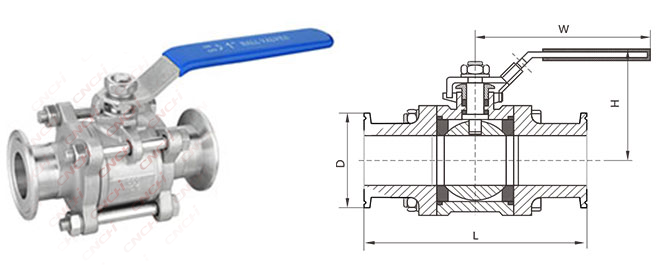

ITEM 零配件 主要材質(zhì) 1 閥蓋 CF8 CF8M 2 閥體 CF8 CF8M 3 閥座 PTFE RPTFE 4 球體 304 316 5 螺母 304 6 閥桿 304 316 7 填料 PTFE RPTFE 8 壓蓋 304 9 止推墊片 304 10 手柄 201 304 主要尺寸
SIZE D L H W 1/2" DN15 25.5 50.5 95 55 110 3/4" DN20 50.5 105 63 125 1" DN25 50.5 115 75 145 1-1/4" DN32 50.5 125 82 160 1-1/2" DN40 50.5 64 135 95 180 2" DN50 64 77.5 150 110 220 2-1/2" DN65 77.5 91 190 131 240 3" DN80 91 106 220 140 290 4" DN100 119 280 170 315
