設計特性 :
◆設計標準：
GB/T 12237,API608,JPI 7S-48
◆鏈接法蘭：
GB/T 9113,JB/T 79,HG 20596 ,
ANSI B16.5,JIS B2212-B2214
◆試驗檢驗：
JB/T9092,GB/T 13927 ,API598
◆適用介質：
水、油、氣等 .
主要部件及材料
ITEM 零配件 主要材質 1 閥體 WCB 304 316 2 球體 304 316 3 閥桿 304 316 4 閥座 PTFE RPTFE 5 手柄 201 304 主要尺寸

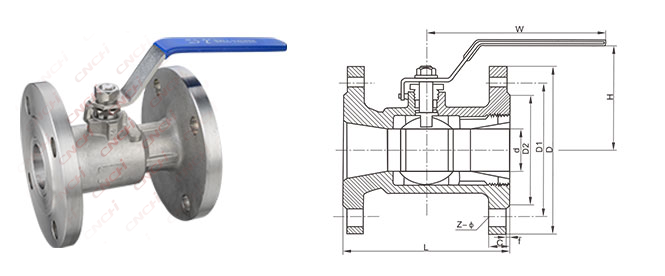

SIZE d L D D1 D2 H W Z-Φ M2" 10.5 15 90 95 65 45 60 110 4-14 3/4" 13 20 105 105 75 55 72 120 4-14 1" 17 25 110 115 85 65 80 145 4-14 2-M4" 22 32 125 135 100 78 90 160 4-18 1-1/2〃 25 38 136 145 110 85 95 160 4-18 2" 32 49 155 160 125 100 105 180 4-18 2-1/2" 40 - 170 180 145 120 120 200 4-18 3" 50 - 190 195 160 135 130 240 8-18 4" 65 - 210 215 180 155 150 270 8-18
