設計特性 :
◆設計標準：
GB/T 12237,API608,JPI 7S-48
◆鏈接法蘭：
GB/T 9113,JB/T 79,HG 20596 ,
ANSI B16.5,JIS B2212-B2214
◆試驗檢驗：
JB/T9092,GB/T 13927 ,API598
◆適用介質：
水、油、氣等 .
主要部件及材料
ITEM 零配件 主要材質 1 閥體 WCB CF8 CF8M 2 閥蓋 WCB CF8 CF8M 3 球體 304 316 4 閥桿 304 316 5 閥座 PTFE RPTFE 6 填料 PTFE RPTFE 主要尺寸（國標）

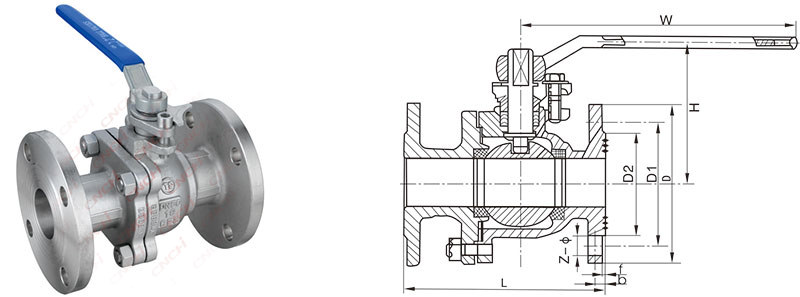

SIZE L D D1 D2 Z-φ 1/2〃 DN15 130 95 65 45 4x14 3/4〃 DN20 140 105 75 55 4x14 1" DN25 150 115 85 65 4x14 1-1/4〃 DN32 165 135 100 78 4x18 1-1/2" DN40 180 145 110 85 4x18 2" DN50 200 160 125 100 4x18 2-1/2" DN65 220 180 145 120 4x18 3" DN80 250 195 160 135 8x18 1" DN100 280 215 180 155 8x18 5" DN125 320 245 210 185 8x18 6" DN150 360 280 240 210 8x23 8" DN200 400 335 295 265 12x23 主要尺寸
SIZE 150LB 美標 10K 日標 L D D1 D2 Z-Φ L D D1 D2 Z-Φ 1/2" DN15 108 89 60.5 35 4X15 108 95 70 51 4X15 3/4" DN20 117 98 70 43 4X15 117 100 75 56 4X15 1" DN25 127 108 79.5 51 4X15 127 125 90 67 4X19 1-1/4" DN32 140 118 89 63.5 4X15 140 135 100 76 4X19 1-1/2" DN40 165 127 98.5 73 4X15 165 140 105 81 4X19 2" DN50 178 152 120.5 92 4X19 178 155 120 96 4X19 2-1/2" DN65 190 178 139.5 105 4X19 190 175 140 116 4X19 3" DN80 203 190 152.5 127 4X19 203 185 150 126 8X19 4" DN100 229 229 190.5 157 8X19 229 210 175 151 8X19 5" DN125 356 254 216 186 8X23 356 250 210 182 8X23 6" DN150 394 279 241.5 216 8X23 394 280 240 212 8X23 8" DN200 457 343 298.5 270 8X23 457 330 290 262 12X23
