設計特性 :
◆設計標準：
GB/T 12237,API608,JPI 7S-48
◆鏈接法蘭：
GB/T 9113,JB/T 79,HG 20596 ,
ANSI B16.5,JIS B2212-B2214
◆試驗檢驗：
JB/T9092,GB/T 13927 ,API598
◆適用介質(zhì)：
水、油、氣等 .

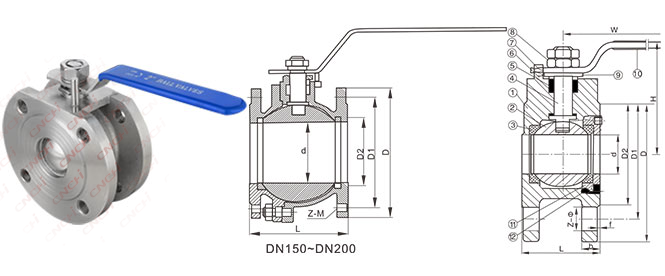

主要部件及材料
ITEM 零配件 主要材質(zhì) 1 閥體 WCB CF8 CF8M 2 球體 304 316 3 閥座 PTFE RPTFE 4 閥桿 304 316 5 填料 PTFE RPTFE 6 定位銷 201 304 7 手柄 201 304 8 閥桿螺母 304 9 壓蓋 304 10 手柄膠套 PLASTIC 11 密封蓋 304 316 12 密封圈 PTFE RPTFE 主要尺寸
SIZE d L D D1 D2 H W Z-Φ Z-M 1/2" DN15 15 35 95 65 45 62 110 4-Φ14 4-M12 3/4" DN20 17 38 105 75 55 72 120 4-Φ14 4-M12 1" DN25 24 45 115 85 65 72 120 4-Φ14 4-M12 1-1/4" DN32 30 55 135 100 78 92 180 4-Φ18 4-M16 1-1/2〃 DN40 36 62 145 110 85 102 180 4-Φ18 4-M16 2" DN50 46 72 160 125 100 112 200 4-Φ18 4-M16 2-1/2" DN65 57 95 180 145 120 152 220 4-Φ18 4-M16 3" DN80 73 120 195 160 135 165 300 8-Φ18 8-M16 4" DN100 90 140 215 180 155 175 340 8-Φ18 8-M16 5" DN125 110 165/ 195 245 210 185 195 420 8-Φ18 8-M16 6" DN150 145 225 280 240 210 265 480 8-Φ23 8-M20 8" DN200 190 275 335 295 265 305 680 12-Φ23 12-M20
