設計特性 :
◆設計標準：GB/T 12237
◆適用溫度：
-29°C~150°C(300°C)
◆試驗檢驗：JB/T9092,GB/T 13927
◆適用介質：
水、油、氣等 .

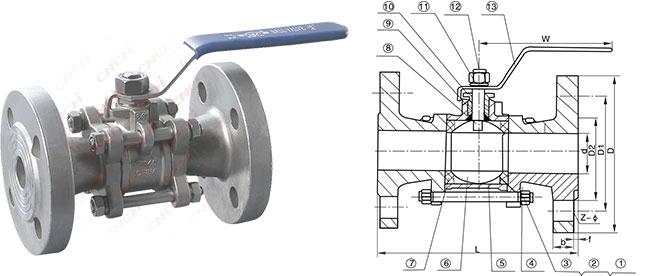

主要部件及材料
ITEM 零配件 主要材質 1 螵栓 304 2 墊圈 304 3 螺母 304 4 閥蓋 WCB CF8 CF8M 5 閥體 WCB CF8 CF8M 6 球體 304 316 7 密封圏 PTFE RPTFE 8 閥桿 304 316 9 填料 PTFE RPTFE 10 壓蓋螺母 304 11 墊圈 304 12 螺母 304 13 手柄 201 304 主要尺寸
SIZE d L D D1 D2 W Z-Φ M2" DN15 15 130 95 65 45 125 4-14 3/4" DN20 20 150 105 75 55 140 4-14 1" DN25 25 160 115 85 65 140 4-14 1-1/4" DN32 32 180 135 100 78 180 4-18 2-M2" DN40 38 200 145 110 85 200 4-18 2" DN50 50 230 160 125 100 220 8-18 2-M2" DN65 65 290 180 145 120 320 8-18 3" DN80 76 310 195 160 135 320 8-18 4" DN100 100 350 215 180 155 340 8-18
