設(shè)計特性 :
◆精密鑄造閥體
◆防脫出閥桿
◆全通徑設(shè)計
◆帶鎖手柄可選配
◆工作壓力：1.6,2.5,4.0,6.4MPa
◆適用溫度：-29°C~150°C(300°C)
◆適用介質(zhì)：水、油、氣等

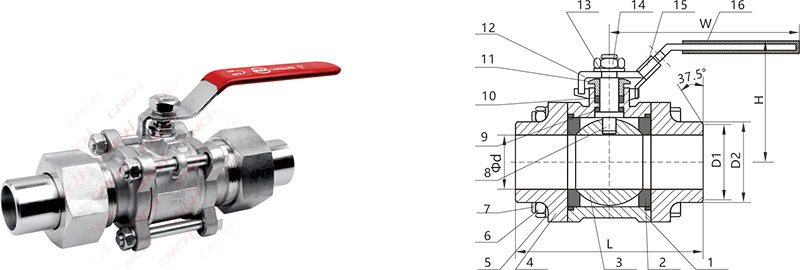

主要部件及材料
ITEM 零配件 主要材質(zhì) 1 閥體 WCB CF8 CF8M 2 閥座 PTFE RPTFE 3 球體 304 316 4 閥蓋 WCB CF8 CF8M 5 彈墊 304 6 螺母 304 7 螺栓 304 8 閥桿 304 316 9 止推勢片 PTFE RPTFE 10 填料 PTFE RPTFE 11 壓蓋 304 12 手柄 201 304 13 彈勢 304 14 螺母 304 15 鎖裝置 201 304 16 手柄套 Plastic 主要尺寸
SIZE Φd L W H 1/4" DN6 10.5 65 52 95 3/8" DN10 12 65 52 95 1/2" DN15 15 70 55 100 3/4" DN20 20 80 63 115 1" DN25 25 90 75 125 1-1/4" DN32 32 110 81 145 1-1/2" DN40 38 120 95 160 2" DN50 49 140 110 175 2-1/2" DN65 65 180 131 220 3" DN80 78 200 140 240 4" DN100 98 240 170 315
