設計特性
精密鑄造閥體
手輪操作
螺紋標準：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作壓力：200PSI
適用溫度：-29°C~120°C(280°C)
適用介質：水、油、氣等

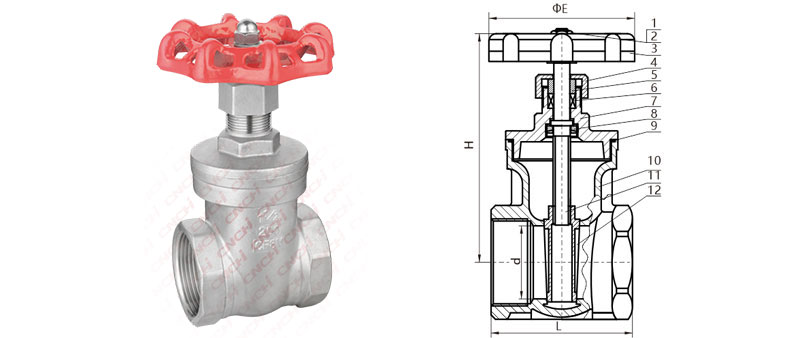

主要部件及材料
序號 零配件 主要材質 1 螺母 304 2 墊片 304 3 手輪 WCB KTL330-08 4 緊固蓋 304 316 5 壓蓋 304 316 6 填料 PTFE RPTFE 7 閥蓋 CF8 CF8M 8 壓蓋 304 316 9 密封圈 PTFE RPTFE 10 閥體 CF8 CF8M 11 閥桿 304 316 12 閥芯 304 316 主要尺寸 (mm)
尺寸 d L H ФE 1/2" DN15 15 53 96 65 3/4" DN20 20 57 104 65 1" DN25 25 61 115 72 1-1/4" DN32 32 71 125 79 1-1/2" DN40 38 74 147 95 2" DN50 50 83 165 108 2-1/2" DN65 65 104 207 127
螺紋閘閥
商品型號：Z15W-16P
