設計特性
設計標準：GB/T 12234 GB/T12224
連接法蘭：GB/T 9124.1,JB/T 79
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油、氣等
主要部件及材料

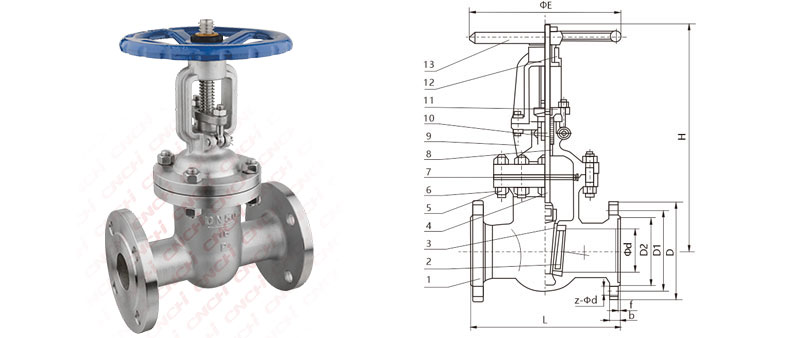

序號 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3M 2 閥瓣 WCB+D507 CF8 CF8M CF3M 3 閥座 WCB+D507Mo 304 1Cr5Mo 12Cr1MoV 4 閥桿 20Cr13 1Cr18Ni9 0Cr18Ni2Mo2Ti 20Cr1Mo1V 25Cr2MoV 5 雙頭螺柱 35CrMo 0Cr18Ni9 0Cr17Ni12Mo2 25Cr2MoV 6 六角螺母 45 35CrMo 25Cr2MoV 0Cr18Ni9 0Cr17Ni12Mo2 7 墊片 柔性石墨+不銹鋼 PTFE 8 上密封座 1Cr13 2Cr13 1Cr18Ni9 0Cr18Ni2Mo2Ti 20Cr1Mo1V 25Cr2MoV 9 閥蓋 WCB CF8 CF8M CF3M 10 填料 柔性石墨 PTFE 11 填料壓蓋 WCB CF8 CF8M CF3M 12 閥桿螺母 銅合金 13 手輪 KTH330-08 QT400-17 主要尺寸(1.6MPa) (mm) JB/T 79-2015
尺寸 Фd L 10壓力-L D D1 D2 z-Фd ΦE 1/2" DN15 15 130 108 95 65 45 4-14 3/4" DN20 20 150 117 105 75 58 4-14 1" DN25 25 160 127 115 85 68 4-14 1-1/4" DN32 31 180 140 135/140 100 78 4-18 1-1/2" DN40 38 200 165 145/150 110 88 4-18 180 2" DN50 50 250 180 160/165 125 102 4-18 220 2-1/2" DN65 63 265 195 180/185 145 122 4-18 240 3" DN80 76 280 210 195/200 160 138 8-18 260 4" DN100 100 300 230 215/220 180 158 8-18 280 5" DN125 125 325 255 245/250 210 188 8-18 300 6" DN150 150 350 280 280/285 240 212 8-23/22 320 8" DN200 200 400 330 335/340 295 268 12-23/22 400 10" DN250 250 450 380 405 355 320 12-25/26 450 12" DN300 300 500 420 460 410 378 12-25/26 500 14" DN350 336 550 450 520 470 438 16-25/26 600 16" DN400 387 600 480 580 525 490 16-30 650 注：閥門連接法蘭尺寸可根據用戶要求設計。
國標法蘭閘閥
商品型號：Z41W-16P
