設計特性
設計標準：GB/T 12235，GB/T12224
連接法蘭：GB/T 9124.1,JB/T 79
試驗檢驗：JB/T9092,GB/T 13927
適用介質：水、油等

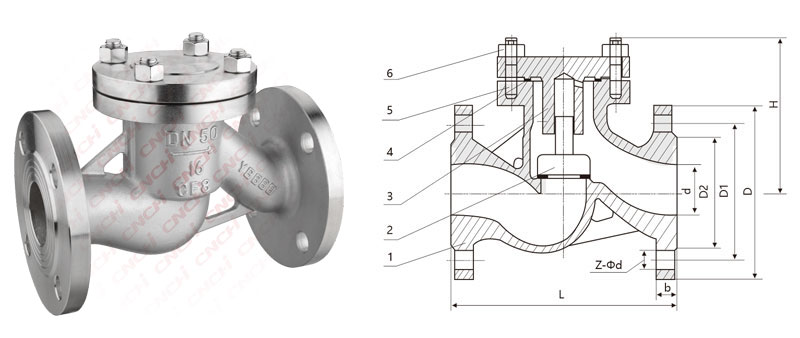

主要部件及材料
序號 零配件 主要材質 1 閥體 WCB CF8 CF8M CF3 CF3M 2 閥瓣 WCB+D507 CF8 CF8M CF3 CF3M 3 閥蓋 WCB CF8 CF8M CF3 CF3M 4 墊片 柔性石墨+不銹鋼 5 螺栓 35CrMo 20Cr2Mov 0Cr18Ni9 0Cr17Ni12Mo2 6 螺母 45 35CrMo 20Cr2Mov 0Cr18Ni9 0Cr17Ni12Mo2 主要尺寸 (1.6MPa) (mm) JB/T 79
尺寸 L D D1 D2 Z-Φd H 1/2" DN15 130 95 65 45 4-Φ14 85 3/4" DN20 150 105 75 58 4-Φ14 90 1" DN25 160 115 85 68 4-Φ14 100 1-1/4" DN32 180 135 100 78 4-Φ18 105 1-1/2" DN40 200 145 110 88 4-Φ18 115 2" DN50 230 160 125 102 4-Φ18 135 2-1/2" DN65 290 180 145 122 4-Φ18 142 3" DN80 310 195 160 138 8-Φ18 165 4" DN100 350 215 180 158 8-Φ18 180 5" DN125 400 245 210 188 8-Φ18 210 6" DN150 480 280 240 212 8-Φ23 233 8" DN200 600 335 295 268 12-Φ23 304 10" DN250 650 405 355 320 12-Φ25 12" DN300 750 460 410 378 12-Φ25 注：閥門連接法蘭尺寸可根據用戶要求設計。
